在工業(yè)生產(chǎn)中，鋼砂除銹是一種常見(jiàn)的表面處理工藝，其效果的一致性和均勻性對(duì)于后續(xù)的涂裝、焊接等工序至關(guān)重要。本文將詳細(xì)介紹如何確保鋼砂除銹效果的一致性和均勻性。

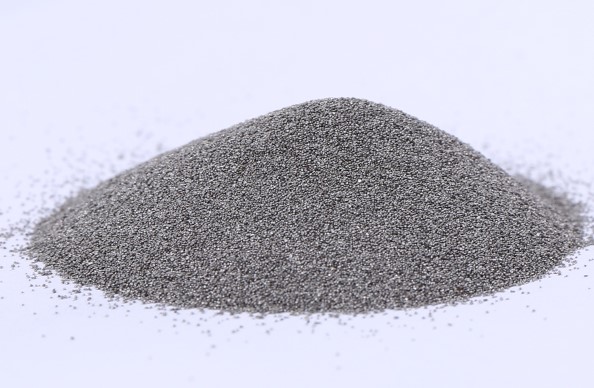

一、鋼砂的特性與選擇

鋼砂作為噴砂除銹的主要磨料，其硬度高、韌性好，能夠有效去除金屬表面的銹蝕和氧化皮。鋼砂的粒度、形狀和化學(xué)成分等特性直接影響除銹效果。

（1）粒度選擇：鋼砂的粒度應(yīng)根據(jù)被處理工件的材質(zhì)和表面狀況來(lái)選擇。一般來(lái)說(shuō)，較粗的鋼砂適用于去除厚銹層和大面積的除銹，而較細(xì)的鋼砂則適用于精細(xì)的表面處理和薄銹層的去除。例如，在處理大型鋼結(jié)構(gòu)時(shí)，可選用粒度為0.8-1.5mm的鋼砂；而對(duì)于小型精密零件，則可選擇粒度為0.3-0.6mm的鋼砂。

（2）形狀與硬度：鋼砂的形狀應(yīng)為棱角狀或圓珠狀，以便在噴砂過(guò)程中能夠產(chǎn)生均勻的粗糙度，有利于后續(xù)的涂裝工序。其硬度應(yīng)適中，既能有效去除銹蝕，又不會(huì)對(duì)基材造成過(guò)度磨損。通常，鋼砂的顯微硬度在390HV-710HV之間。

（3）化學(xué)成分：鋼砂的化學(xué)成分應(yīng)符合相關(guān)標(biāo)準(zhǔn)要求，以確保其在使用過(guò)程中不會(huì)對(duì)金屬表面產(chǎn)生不良影響。例如，鋼砂中的硫、磷含量應(yīng)控制在較低水平，以避免對(duì)金屬的腐蝕。

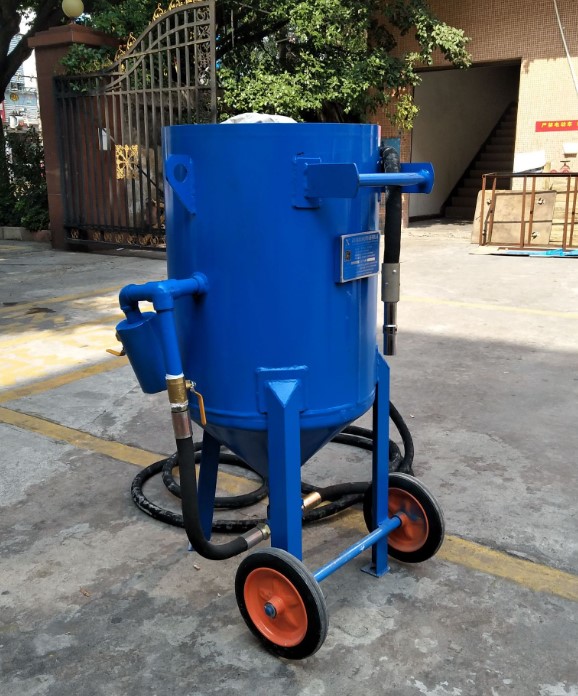

二、噴砂設(shè)備的選型與維護(hù)

合適的噴砂設(shè)備是確保鋼砂除銹效果一致性和均勻性的關(guān)鍵因素之一。

（1）設(shè)備選型：應(yīng)選擇**、穩(wěn)定的噴砂機(jī)和無(wú)油空氣壓縮機(jī)，并配備空氣凈化裝置及油水分離器。設(shè)備的噴砂嘴孔徑、噴砂壓力等參數(shù)應(yīng)根據(jù)鋼砂的粒度和工件的尺寸進(jìn)行合理調(diào)整。例如，噴砂嘴孔徑一般在8-15mm之間，噴砂壓力應(yīng)保持在0.5-0.7Mpa。

（2）設(shè)備維護(hù)：定期對(duì)噴砂設(shè)備進(jìn)行維護(hù)和保養(yǎng)，確保其處于良好的工作狀態(tài)。包括檢查噴砂嘴的磨損情況、清理噴砂管路中的堵塞物、更換老化的密封件等。設(shè)備的穩(wěn)定運(yùn)行能夠確保鋼砂的噴射速度和流量均勻，從而實(shí)現(xiàn)除銹效果的一致性。

三、工藝流程的優(yōu)化與控制

合理的工藝流程和嚴(yán)格的操作控制是確保鋼砂除銹效果均勻性的核心。

（1）預(yù)處理：在噴砂除銹前，應(yīng)對(duì)工件表面進(jìn)行預(yù)處理，去除表面的油污、灰塵等雜質(zhì)。這可以通過(guò)使用清潔劑或高壓水槍進(jìn)行清洗來(lái)實(shí)現(xiàn)。預(yù)處理后的工件表面應(yīng)保持干燥、清潔，以便鋼砂能夠充分接觸銹蝕層，提高除銹效率。

（2）噴砂參數(shù)控制：在噴砂過(guò)程中，應(yīng)嚴(yán)格控制噴砂距離、噴砂角度和噴砂時(shí)間等參數(shù)。噴砂距離一般保持在100-300mm之間，噴砂角度應(yīng)控制在60°-70°，避免90°垂直噴射，以免鋼砂嵌入基體。噴砂時(shí)間應(yīng)根據(jù)工件的銹蝕程度和表面狀況進(jìn)行調(diào)整，確保除銹**且表面質(zhì)量良好。

（3）多道次噴砂：對(duì)于一些銹蝕嚴(yán)重的工件，可采用多道次噴砂的方法。即先使用較粗的鋼砂進(jìn)行初步除銹，再使用較細(xì)的鋼砂進(jìn)行精細(xì)處理，以達(dá)到更好的除銹效果和表面粗糙度。

四、操作人員的培訓(xùn)與管理

操作人員的技能水平和工作態(tài)度直接影響鋼砂除銹的效果。

（1）專業(yè)培訓(xùn)：對(duì)操作人員進(jìn)行系統(tǒng)的專業(yè)培訓(xùn)，使其熟悉噴砂設(shè)備的操作方法、鋼砂的特性以及工藝流程的控制要點(diǎn)。培訓(xùn)內(nèi)容應(yīng)包括設(shè)備的日常維護(hù)、常見(jiàn)故障的排除、安全操作規(guī)程等。

（2）質(zhì)量意識(shí)培養(yǎng)：加強(qiáng)操作人員的質(zhì)量意識(shí)，使其在工作中注重細(xì)節(jié)，嚴(yán)格按照工藝要求進(jìn)行操作。同時(shí)，建立質(zhì)量考核機(jī)制，對(duì)操作人員的工作質(zhì)量進(jìn)行定期評(píng)估和獎(jiǎng)懲，激勵(lì)其提高工作質(zhì)量。

五、環(huán)境因素的控制

環(huán)境條件對(duì)鋼砂除銹效果也有一定的影響。

（1）溫度與濕度：噴砂作業(yè)時(shí)，環(huán)境溫度應(yīng)高于5℃，基體表面實(shí)際溫度應(yīng)高于露點(diǎn)溫度3℃，空氣濕度不宜超過(guò)85%。在低溫或高濕度環(huán)境下，鋼砂的噴射效果會(huì)受到影響，可能導(dǎo)致除銹不**或表面出現(xiàn)銹蝕回潮現(xiàn)象。

（2）通風(fēng)與防護(hù)：確保噴砂車間有良好的通風(fēng)設(shè)施，以減少粉塵和有害氣體的積聚。同時(shí)，操作人員應(yīng)佩戴防塵口罩、防護(hù)眼鏡、手套等防護(hù)用品，避免因長(zhǎng)期接觸鋼砂粉塵而對(duì)身體健康造成危害。

綜上所述，確保鋼砂除銹效果的一致性和均勻性需要從鋼砂的特性選擇、噴砂設(shè)備的選型與維護(hù)、工藝流程的優(yōu)化與控制、操作人員的培訓(xùn)與管理以及環(huán)境因素的控制等多個(gè)方面入手。通過(guò)綜合考慮這些因素，并采取相應(yīng)的措施，可以有效提高鋼砂除銹的質(zhì)量和效率，為后續(xù)的表面處理和加工提供良好的基礎(chǔ)。

鴻鑫鋼丸---您身邊**貼心的防腐除銹專家 ！

咨詢熱線：400-038-8928

電話：027-84841595

鋼丸姐熱線：13016427928

官方網(wǎng)站：www.yingyunet.cn
